Наружные тепловые сети от котельной: проектирование и монтаж теплотрассы в Астане
Коротко. Наружные тепловые сети — это трубопроводы, по которым теплоноситель от котельной доходит до зданий-потребителей. От того, как спроектирована и смонтирована теплотрасса, зависит до 15–20% всех теплопотерь системы. Разберём способы прокладки, выбор труб и изоляции, гидравлический расчёт и типичные ошибки, из-за которых сети «текут» уже через несколько сезонов.
Что такое наружные тепловые сети котельной
Тепловая сеть соединяет источник тепла с потребителями: жилыми домами, цехами, административными корпусами. В неё входят подающий и обратный трубопроводы, тепловая изоляция, компенсаторы, запорная арматура, тепловые камеры и узлы учёта. Для промышленной площадки в Астане это чаще всего сети от 50 до 500 метров, работающие по температурному графику 95/70 °C или 130/70 °C при рабочем давлении 0,6–1,6 МПа.
Проект тепловых сетей выполняется параллельно с проектированием котельной: диаметр коллекторов на источнике и сечение магистрали должны быть согласованы, иначе сетевые насосы не выдадут нужный расход.
Способы прокладки теплотрассы

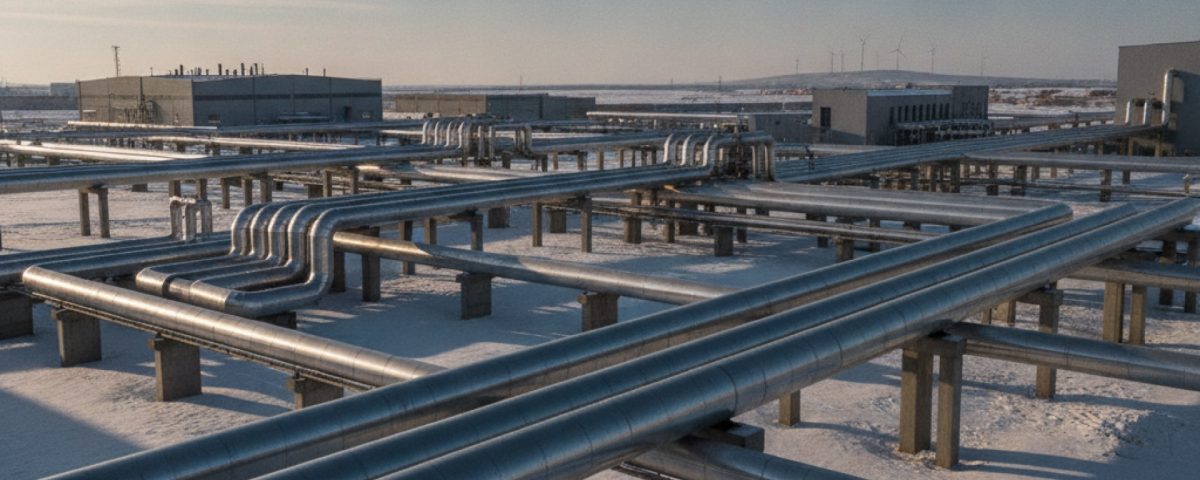

Надземная прокладка
Трубы на опорах или эстакаде. Самый дешёвый и ремонтопригодный вариант для промзоны: не нужны земляные работы, утечки видно сразу, доступ для обслуживания открыт. Минус — эстетика и уязвимость изоляции к погоде, поэтому применяют оцинкованный кожух.
Подземная бесканальная
Трубы в заводской ППУ-изоляции укладывают прямо в грунт. Оптимальна для городской застройки и коротких вводов: минимум земляных конструкций, срок службы 25–30 лет, встроенная система ОДК контролирует влажность изоляции.
Подземная канальная
Трубы идут в железобетонном лотке. Дороже бесканальной, но защищает от подвижек грунта и упрощает замену. Применяют на пучинистых грунтах и при пересечении с другими коммуникациями.
Трубы и тепловая изоляция
Основной материал для теплотрасс в Казахстане — стальные трубы в пенополиуретановой (ППУ) изоляции с полиэтиленовой оболочкой для подземной прокладки или со спиро-оцинкованным кожухом для надземной. ППУ снижает теплопотери в 3–4 раза по сравнению с устаревшей минватой и не намокает. Для сетей ГВС и систем с частыми пусками применяют гибкие предизолированные трубы из сшитого полиэтилена.
| Параметр | ППУ бесканальная | Канальная (минвата) | Надземная на опорах |
|---|---|---|---|
| Теплопотери | Низкие | Средние | Низкие (в кожухе) |
| Срок службы | 25–30 лет | 15–20 лет | 20–25 лет |
| Ремонтопригодность | Средняя | Высокая | Высокая |
| Стоимость монтажа | Средняя | Высокая | Низкая |
| Контроль утечки | Система ОДК | Визуально в камерах | Визуально |
Гидравлический расчёт сети
Диаметр трубопровода подбирают по расходу теплоносителя и допустимым потерям напора — обычно не более 80–120 Па/м на магистрали. Заниженный диаметр приводит к шуму, недогреву дальних потребителей и перегрузке насосов; завышенный — к лишним теплопотерям и удорожанию. Расход напрямую зависит от тепловой мощности котельной и температурного графика: чем выше перепад температур, тем меньше нужен расход и диаметр.
Компенсация температурных удлинений
При нагреве стальная труба длиной 100 м удлиняется на 10–12 см. Если это удлинение не компенсировать, трубу разорвёт или сорвёт с опор. Применяют П-образные и сильфонные компенсаторы, а также самокомпенсацию за счёт поворотов трассы. Расстановку неподвижных и скользящих опор рассчитывают на этапе проекта — это одна из зон, где ошибки проявляются не сразу, а через 1–2 отопительных сезона.
Тепловые камеры, арматура и учёт
В узловых точках ставят тепловые камеры с запорной арматурой, дренажами и воздушниками — они позволяют отключать участки без остановки всей сети. На вводе каждому потребителю монтируют узел учёта тепловой энергии: без него невозможно вести коммерческий расчёт и контролировать перерасход. Автоматику узлов удобно заводить в общую систему диспетчеризации котельной.
Типичные ошибки при монтаже теплотрассы
Чаще всего сети выходят из строя из-за экономии на изоляции и опорах: намокшая минвата теряет свойства, а неверная расстановка опор рвёт сварные швы. Ещё одна распространённая ошибка — прокладка без уклона, из-за чего в нижних точках копится вода и зимой рвёт трубу. Все скрытые работы (сварка, изоляция стыков, засыпка) должны приниматься по акту до закрытия траншеи — переделка после ввода обходится в разы дороже.
Часто задаваемые вопросы
Какой способ прокладки тепловых сетей дешевле?
Надземная прокладка на опорах — самая экономичная: нет земляных работ и бетонных лотков, монтаж быстрый, утечки видно сразу. Для промышленной площадки в Астане это часто оптимальный выбор, если эстакада не мешает движению транспорта.
Сколько служат тепловые сети в ППУ-изоляции?
Стальные трубы в заводской ППУ-изоляции с системой ОДК служат 25–30 лет. Ключевое условие — герметичность стыков и исправная система оперативно-дистанционного контроля, которая заранее показывает намокание изоляции.
Нужен ли узел учёта тепла на вводе к потребителю?
Да. Без узла учёта невозможен коммерческий расчёт за тепло и контроль перерасхода. Прибор учёта фиксирует расход теплоносителя и разницу температур, а данные можно вывести в диспетчерскую котельной.
Почему теплотрасса «не догревает» дальние здания?
Чаще всего причина — заниженный диаметр магистрали или недостаточный напор сетевых насосов. Реже — забитые грязевики и неотрегулированная балансировка. Проблема решается гидравлическим перерасчётом и наладкой сети.
Можно ли проложить сеть под проездом или дорогой?
Да, на пересечениях с проездами трубы укладывают в защитный футляр (гильзу) канальным способом. Это защищает трубопровод от нагрузки транспорта и позволяет менять его без вскрытия покрытия.
Что такое система ОДК в тепловых сетях?
ОДК — оперативно-дистанционный контроль. В ППУ-изоляцию заложены сигнальные проводники: при намокании изоляции сопротивление меняется, и прибор указывает участок с дефектом задолго до аварии. Это сильно снижает затраты на эксплуатацию.
Кто должен проектировать тепловые сети?
Проект выполняет организация с допуском СРО, а на объектах повышенной опасности — с учётом требований промбезопасности. Сети рассчитывают совместно с котельной, чтобы согласовать диаметры, напор насосов и температурный график.
