Газоснабжение котельной: проект газопровода, ГРПШ и согласование

Коротко (TL;DR): Газоснабжение котельной — это отдельный инженерный раздел, без которого газовую котельную не запустить и не согласовать. В него входят проект газопровода, газорегуляторный пункт (ГРПШ или ШРП), узел учёта газа, система газовой безопасности и согласование с газоснабжающей организацией. От правильно подобранного давления и диаметра газопровода зависит, выйдут ли котлы на полную мощность, а от документов — примут ли объект в эксплуатацию. В статье разбираем состав системы газоснабжения, порядок получения технических условий в Астане, что такое ГРПШ и как проходит согласование.

Из чего состоит система газоснабжения котельной

Газоснабжение — это весь путь газа от точки подключения к городской сети до горелки котла. Ключевые элементы:

• Газопровод-ввод — наружный газопровод от точки врезки до котельной, надземный или подземный.
• ГРПШ / ШРП — газорегуляторный пункт шкафного типа: снижает давление газа до рабочего и поддерживает его стабильным.
• Внутренний газопровод — разводка внутри котельной до каждого котла с запорной арматурой.
• Узел учёта газа — счётчик с корректором по температуре и давлению для коммерческого учёта.
• Система газовой безопасности — датчики загазованности по метану и угарному газу, быстродействующий клапан-отсекатель, сигнализация.

Все элементы проектируются в комплексе с котельным оборудованием — иначе котлы не выйдут на паспортную мощность. Логику подбора самого котельного оборудования мы разбирали в статье про газовую котельную для предприятия.

Что такое ГРПШ и зачем он нужен

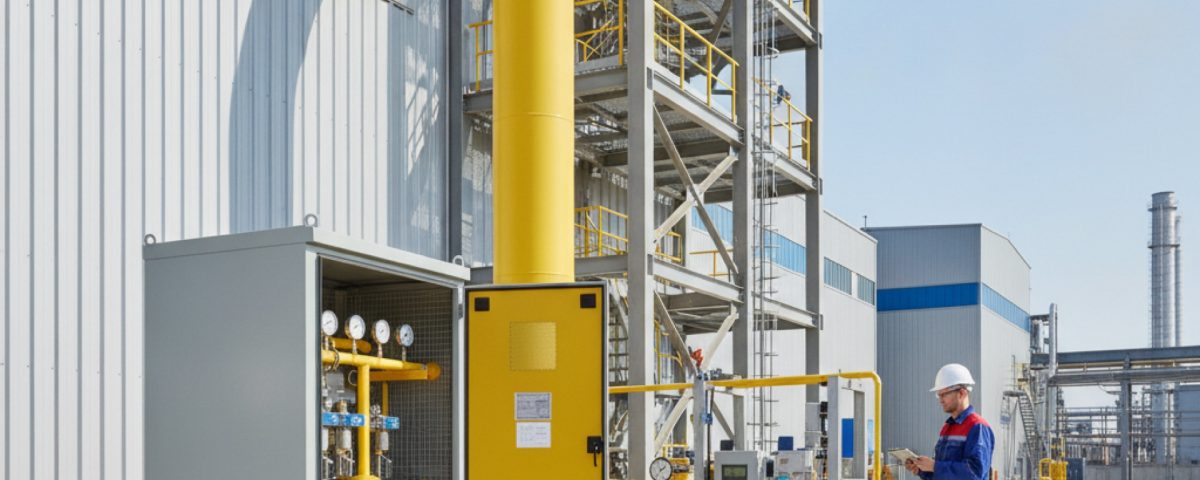

ГРПШ (газорегуляторный пункт шкафного типа) — это металлический шкаф с оборудованием, который принимает газ высокого или среднего давления из сети и понижает его до нужного котлам. Без него подать газ на горелки нельзя: сетевое давление слишком высокое и нестабильное.

Внутри ГРПШ находятся регулятор давления, предохранительные клапаны (сбросной и запорный), фильтр газа, манометры и запорная арматура. Шкаф устанавливают снаружи здания на нормативном расстоянии. Тип и производительность ГРПШ подбирают под расход газа котельной и входное давление в сети — эти данные берут из технических условий.

Классификация газопроводов по давлению

От давления в точке подключения зависит схема газоснабжения, состав оборудования ГРПШ и требования безопасности. В нормах РК газопроводы делят по давлению так:

Категория	Давление газа	Где применяется
Низкое	до 0,005 МПа	Бытовые потребители, малые котельные
Среднее	0,005–0,3 МПа	Большинство промышленных котельных
Высокое II категории	0,3–0,6 МПа	Крупные объекты, ввод через ГРП
Высокое I категории	0,6–1,2 МПа	Магистрали, ТЭЦ, крупная промышленность

Для промышленной котельной чаще всего подводят газ среднего давления, а ГРПШ понижает его до низкого перед котлами. Точную категорию указывают в технических условиях газоснабжающей организации.

Технические условия: с чего начинается газоснабжение

Прежде чем проектировать, нужно получить технические условия (ТУ) на подключение к газу. Их выдаёт газоснабжающая организация по заявке собственника. В ТУ указывают:

• точку подключения к существующей газовой сети;
• разрешённое давление газа в точке врезки;
• максимальный часовой расход газа, который выделяют объекту;
• требования к узлу учёта и телеметрии.

Часовой расход газа рассчитывают исходя из тепловой мощности котельной — как её определить, показано в материале про расчёт тепловой мощности. Без корректных ТУ проектировать бессмысленно: можно заложить не то давление или недостаточный лимит газа.

Проект газоснабжения котельной

Проект газоснабжения — обязательный раздел, который разрабатывают на основании ТУ и увязывают с проектом самой котельной. В него входят:

• гидравлический расчёт газопровода — подбор диаметров по расходу и допустимым потерям давления;
• схема наружного и внутреннего газопровода с прокладкой и уклонами;
• подбор ГРПШ, узла учёта, запорной и предохранительной арматуры;
• раздел газовой безопасности — размещение датчиков загазованности и клапана-отсекателя;
• решения по электрохимзащите подземного газопровода от коррозии.

Проект газоснабжения разрабатывают в связке с общим проектом котельной. Как устроен этот процесс и какие стадии проходит документация — в статье про проектирование промышленной котельной по нормам РК.

Газовая безопасность котельной

Газ требователен к безопасности — это отдельная система, без которой котельную не примут. Обязательный минимум:

• Датчики загазованности по метану (CH₄) и угарному газу (CO) в помещении котельной.
• Быстродействующий клапан-отсекатель на вводе газа: при срабатывании датчика он автоматически перекрывает подачу газа.
• Автоматика безопасности горелок — контроль пламени, тяги, давления газа, отсечка при отклонениях.
• Легкосбрасываемые конструкции — остекление или кровля, рассчитанные на сброс давления при хлопке.
• Вентиляция с нормируемой кратностью воздухообмена.

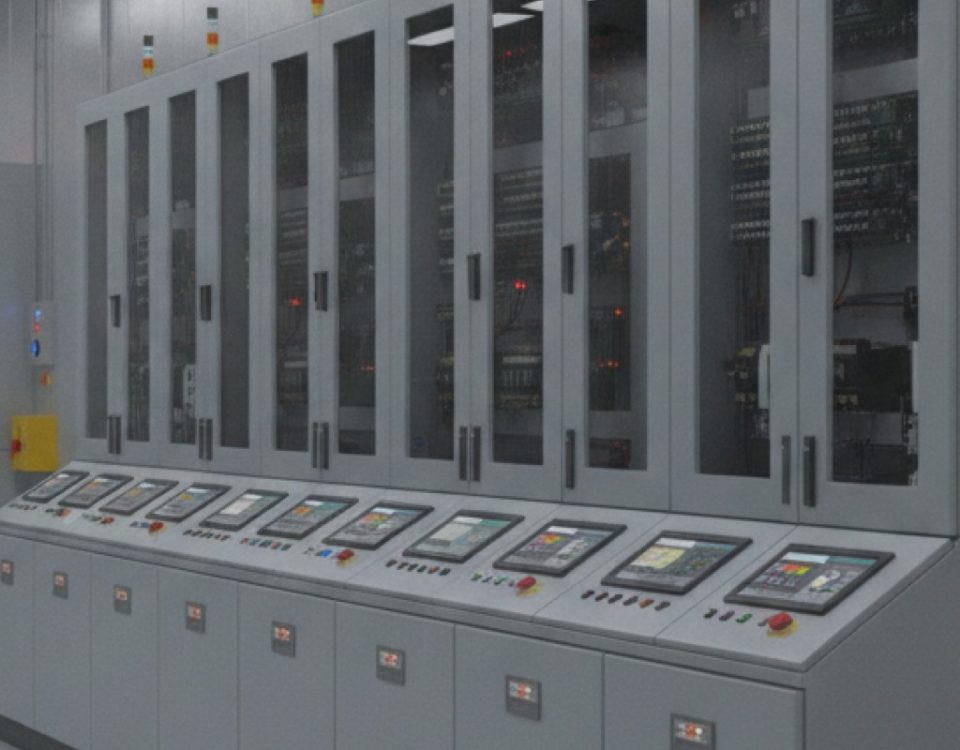

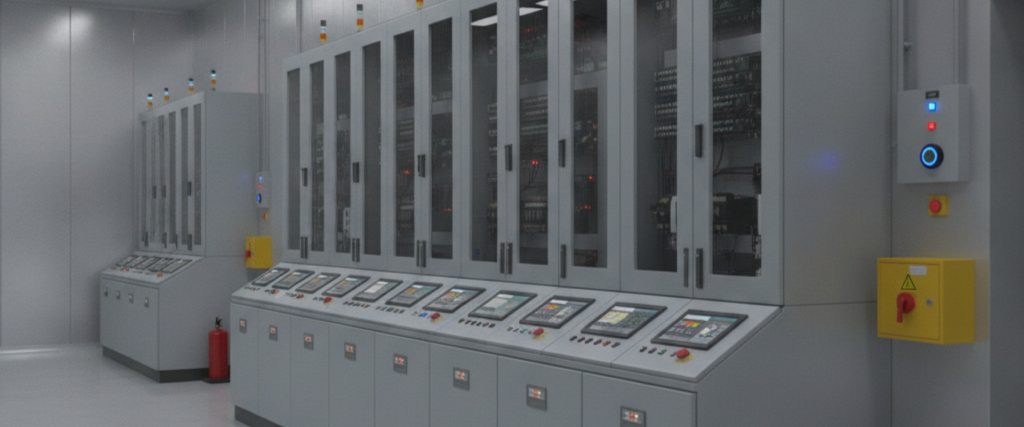

Всё это выводится на диспетчерский пульт. Как организовать удалённый контроль без постоянного дежурного персонала — в статье про автоматизацию и диспетчеризацию котельной.

Согласование и пуск газа

Запуск газа — финальный и самый регламентированный этап. Последовательность работ:

• Экспертиза проекта газоснабжения и согласование с газоснабжающей организацией.
• Строительно-монтажные работы — прокладка газопровода, монтаж ГРПШ и узла учёта силами организации с допуском на газоопасные работы.
• Испытания газопровода на прочность и герметичность с оформлением актов.
• Пусконаладка — продувка газопровода, розжиг котлов, настройка горелок, режимные карты.
• Пуск газа и ввод в эксплуатацию с подписанием акта приёмки.

Полный порядок сдачи котельного объекта в РК — в отдельной статье про ввод котельной в эксплуатацию. Работы с газом выполняет только организация с соответствующим допуском.

Частые ошибки при газоснабжении котельной

Чтобы не переделывать и не срывать сроки пуска, важно избежать типичных промахов:

• Занижен лимит газа в ТУ. Котлы не выходят на мощность в мороз — расход газа посчитан без запаса.
• Неверный диаметр газопровода. Потери давления «съедают» напор, горелки работают нестабильно.
• ГРПШ не по расходу. Малый регулятор не держит давление при пиковой нагрузке.
• Экономия на газовой безопасности. Отсутствие или неправильная установка датчиков — прямая причина отказа при приёмке.

Все эти риски снимаются грамотным проектом и подрядчиком, который ведёт газоснабжение и котельную в комплексе — от ТУ до пуска газа.

Часто задаваемые вопросы о газоснабжении котельной

Что такое ГРПШ в котельной?

ГРПШ — газорегуляторный пункт шкафного типа. Это уличный металлический шкаф, который понижает давление газа из городской сети до рабочего для котлов и стабильно его поддерживает. Внутри — регулятор давления, предохранительные клапаны, фильтр и арматура.

С чего начинается газоснабжение котельной?

С получения технических условий (ТУ) в газоснабжающей организации. В ТУ указывают точку подключения, разрешённое давление и лимит расхода газа. Без ТУ проектировать нельзя — можно ошибиться с давлением или лимитом топлива.

Какое давление газа нужно промышленной котельной?

Чаще всего к котельной подводят газ среднего давления (0,005–0,3 МПа), а ГРПШ понижает его до низкого перед горелками. Конкретное давление в точке подключения определяют технические условия газоснабжающей организации.

Обязателен ли узел учёта газа?

Да. Коммерческий учёт газа с корректором по температуре и давлению обязателен — по нему ведётся расчёт с газоснабжающей организацией. Требования к узлу учёта прописывают в технических условиях на подключение.

Какая система безопасности нужна газовой котельной?

Датчики загазованности по метану и угарному газу, быстродействующий клапан-отсекатель на вводе газа, автоматика безопасности горелок, легкосбрасываемые конструкции и вентиляция. Без этой системы котельную не примут в эксплуатацию.

Кто имеет право монтировать газопровод котельной?

Только организация с допуском на газоопасные работы и обученным персоналом. Монтаж, испытания и пуск газа сопровождаются актами, а работы согласуются с газоснабжающей организацией. Самостоятельный монтаж газопровода недопустим.

Можно ли перевести на газ котельную, работающую на угле?

Да. Перевод включает замену или переоборудование котлов, прокладку газопровода, монтаж ГРПШ и системы безопасности, а также согласование проекта газоснабжения. Это часть реконструкции котельной с переводом на природный газ.
