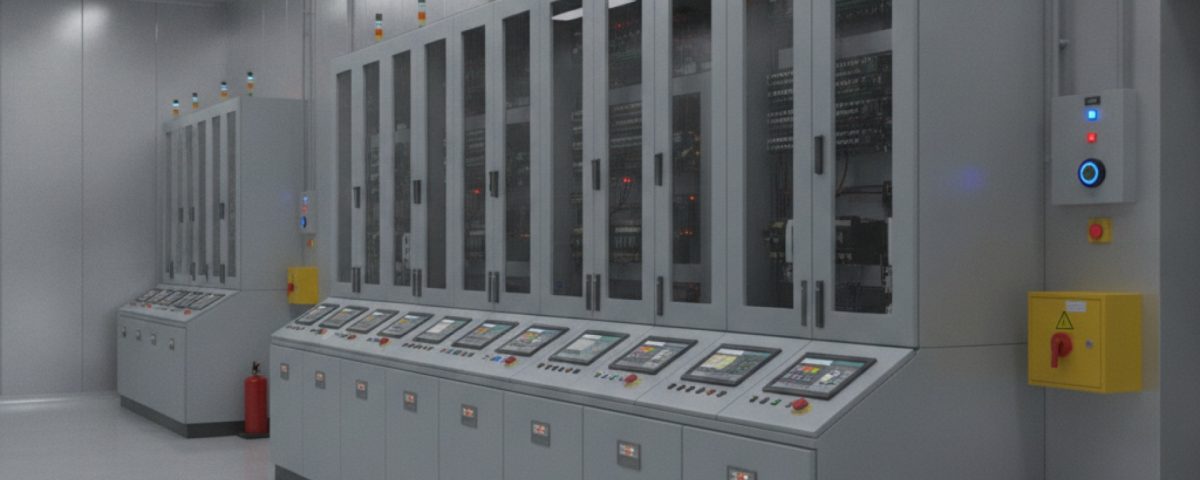

Системы безопасности и КИПиА котельной: контроль загазованности и автоматика безопасности

Коротко. Газовая котельная — объект повышенной опасности, и её безопасная работа держится на приборах КИП и автоматике безопасности. Эти системы контролируют давление, температуру, тягу и загазованность, а при отклонениях сами перекрывают газ и глушат котёл. Разберём, из чего состоит система безопасности котельной, как работает контроль загазованности по CH₄ и CO, что такое автоматика безопасности горелки и какие проверки нужны при эксплуатации.

Зачем котельной системы безопасности и КИПиА

КИПиА — это контрольно-измерительные приборы и автоматика. Они выполняют две задачи: измеряют параметры процесса (давление газа и воды, температуру, уровень, расход) и защищают котельную, автоматически отключая подачу топлива при опасном отклонении. Без исправной автоматики безопасности котельную нельзя ввести в эксплуатацию: это прямое требование промбезопасности.

Контроль загазованности: CH₄ и CO

Система контроля загазованности — первый рубеж защиты в газовой котельной. Она непрерывно следит за концентрацией метана (CH₄) и угарного газа (CO) в воздухе помещения.

Датчик метана (CH₄)

Срабатывает при утечке газа. Первый порог — 10% от нижнего концентрационного предела воспламенения (НКПВ), сигнализация; второй порог — 20% НКПВ, автоматическое перекрытие газового клапана на вводе. Это исключает накопление взрывоопасной смеси.

Датчик угарного газа (CO)

Реагирует на неполное сгорание и опрокидывание тяги. Порог сигнализации — 20 мг/м³, аварийный — 100 мг/м³, при котором подача газа перекрывается. CO опасен для персонала, поэтому этот контроль критичен.

Автоматика безопасности горелки

Каждый котёл оснащён автоматом горения, который следит за наличием пламени, давлением газа и воздуха. При погасании пламени, падении или скачке давления газа, недостатке воздуха или пропадании тяги горелка блокируется за доли секунды — топливо отсекается быстродействующим клапаном. Повторный пуск возможен только после устранения причины и ручного деблокирования, что исключает автоматический перезапуск в опасной ситуации.

Приборы КИП: что измеряют

В базовый комплект КИП входят манометры на газе и воде, термометры и датчики температуры теплоносителя, датчики давления, расходомеры, датчики уровня в баках. Показания выводятся на щит управления, а в современных котельных — в систему диспетчеризации, где оператор видит все параметры удалённо и получает аварийные сообщения на телефон.

Аварийная сигнализация и диспетчеризация

Все аварийные события — загазованность, погасание, авария насосов, пожар — сводятся на единую панель. Для котельных без постоянного персонала (а таких большинство) сигнал дублируется на диспетчерский пульт или телефон дежурного. Это позволяет реагировать на инцидент за минуты, а не при обходе. Автоматизация напрямую снижает риски и расходы на дежурную смену.

Электроснабжение и защита

Автоматика безопасности должна работать даже при сбоях электросети, поэтому котельную запитывают по надёжной схеме, а щит защищают от скачков напряжения. При полном пропадании питания клапаны безопасности переходят в закрытое положение — «нормально закрыто», что исключает бесконтрольную подачу газа. Резервное питание автоматики закладывают ещё на этапе проектирования котельной.

Проверки и обслуживание систем безопасности

Датчики загазованности и автоматику безопасности проверяют по графику: поверка газоанализаторов — обычно раз в год, проверка срабатывания клапанов и сигнализации — при плановом ТО. Просроченная поверка датчика приравнивается к его отсутствию, а это уже основание для остановки котельной надзорным органом. Регламент проверок входит в договор сервисного обслуживания.

Часто задаваемые вопросы

Что делает система контроля загазованности?

Она непрерывно измеряет концентрацию метана и угарного газа в котельной. При первом пороге даёт сигнал, при втором — автоматически перекрывает газовый клапан на вводе, не давая скопиться взрывоопасной или ядовитой смеси.

При какой концентрации газа перекрывается подача?

По метану отсечка срабатывает при 20% от нижнего предела воспламенения (НКПВ), сигнализация — при 10%. По угарному газу аварийный порог около 100 мг/м³. Точные значения задаёт проект и паспорт оборудования.

Что такое автоматика безопасности горелки?

Это система, которая контролирует пламя, давление газа и воздуха, тягу. При любом опасном отклонении она за доли секунды перекрывает топливо и блокирует горелку. Повторный пуск — только вручную после устранения причины.

Как часто поверяют газоанализаторы?

Обычно раз в год, если иное не указано в паспорте прибора. Просроченная поверка приравнивается к отсутствию датчика и может стать причиной остановки котельной надзорным органом.

Может ли котельная работать без постоянного оператора?

Да. При полной автоматике безопасности и диспетчеризации котельная работает в автоматическом режиме, а все аварии дублируются на пульт или телефон дежурного. Это стандартное решение для большинства объектов.

Что происходит при отключении электричества?

Клапаны безопасности выполнены по схеме «нормально закрыто»: при пропадании питания они закрываются и перекрывают газ. Для непрерывной работы автоматики закладывают резервное питание ещё в проекте.

Обязательна ли система безопасности для ввода котельной?

Да. Исправная автоматика безопасности и контроль загазованности — обязательное требование промбезопасности. Без них котельную не примут в эксплуатацию и не выдадут разрешение на пуск.
